機械行業每天都會接觸液壓技術和液壓系統,很多人對液壓原理卻一知半解,在機械組成部分,液壓是屬于動力源部分。液壓系統的作用為通過改變壓強增大作用力,達到使用的目的。那么,你知道液壓系統由哪幾部分組成的嗎?今天就跟著小編一起去了解下吧。
液壓系統主要分為傳動系統和控制系統。液壓傳動系統的主要功能是傳遞動力,輸送液壓油,液壓油進入油缸的內腔,控制油缸活塞桿伸出或縮回來執行各種動作。
一、液壓系統的組成
一個完整的液壓系統由五個部分組成:動力元件、執行元件、控制元件、輔助元件及液壓油。
1、動力元件
動力元件的作用是將原動機的機械能轉換成液體的壓力能,指液壓系統中的油泵,它向整個液壓系統提供動力。液壓泵(包括齒輪泵、葉片泵、柱塞泵和螺桿泵);
2、執行元件
執行元件(如液壓缸和液壓馬達)的作用是將液體的壓力能轉換為機械能,驅動負載作直線往復運動或回轉運動。
3、控制元件
控制元件(即各種液壓閥)在液壓系統中控制和調節液體的壓力、流量和方向。
壓力控制閥:溢流閥(安全閥)、減壓閥、順序閥、壓力繼電器等。
流量控制閥:節流閥、調整閥、分流集流閥等。
方向控制閥:?jiǎn)蜗蜷y、液控單向閥、梭閥、換向閥等。
根據控制方式不同,液壓閥可分為開關式控制閥、定值控制閥和比例控制閥。
4、輔助元件
輔助元件包括油箱、濾油器、冷卻器、加熱器、蓄能器、油管及管接頭、密封圈、快換接頭、高壓球閥、膠管總成、測壓接頭、壓力表、油位計、油溫計等。
5、液壓油
液壓油是液壓系統中傳遞能量的工作介質,有各種礦物油、乳化液和合成型液壓油等幾大類。

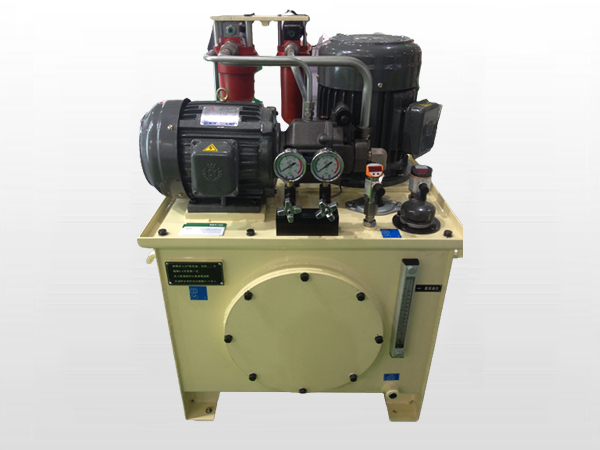

液壓源含有液壓泵、電動機和液壓輔助元件;液壓控制部分含有各種控制閥,用于控制工作油液的流量、壓力和方向;執行部分含有液壓缸或液壓馬達。
二、液壓系統選型注意事項
機械部分:確定負載大??;確定液體工作壓力;確定液壓缸行程大?。淮_定動作速度。
電氣控制部分:PLC系列、觸摸屏等;傳感器、接觸器、變壓器等。
以上事項要特別注意品牌,不同品牌價格差別很大。
三、液壓系統優缺點
優點:體積小和重量輕;剛度大、精度高、響應快;驅動力大,適合重載直接驅動;調速范圍寬,速度控制方式多樣;自潤滑、自冷卻和長壽命;易于實現安全保護。
缺點:抗工作液污染能力差;對溫度變化敏感;存在泄漏隱患;制造難,成本高;不適于遠距離傳輸且需液壓能源。
液壓系統對于機械設備的作用,相當于心臟之于人的作用。凡是有機械設備的場合,大多都采用了液壓技術,從民用到國防、由一般傳動到精確度很高的控制系統,包括在煤化工行業液壓系統、
軸承行業液壓系統等,都有很廣泛的應用。
